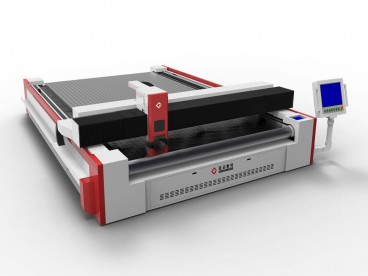

CO2 laserový řezací stroj pro technický textil
Číslo modelu: JMCCJG-250300LD
Úvod:
- Vysoce přesné převody a hřebenový pohon, rychlost až 1200 mm/s, zrychlení 8000 mm/s2a dokáže udržet dlouhodobou stabilitu
- Světový zdroj CO2 laseru
- Zpracovávejte textilie přímo z role díky dopravníkovému systému
- Automatický podavač s korekcí napětí
- Japonské servomotory Yaskawa
- Řídicí systém přizpůsobený pro průmyslové tkaniny
Úvod
Laserový řezací stroj JMC Series je profesionálním řešením pro laserové řezání textilií.Automatický dopravníkový systém navíc umožňuje zpracovávat textilie přímo z role.
Provedením předchozích řezných testů s vašimi jednotlivými materiály testujeme, která konfigurace laserového systému by pro vás byla nejvhodnější, abyste dosáhli optimálních výsledků.
Laserový řezací stroj poháněný ozubeným kolem a ozubeným hřebenem je vylepšen ze základní verze s pohonem řemenem.Základní systém poháněný řemenem má svá omezení při provozu s vysokovýkonnou laserovou trubicí, zatímco verze s pohonem Gear & Rack je dostatečně silná, aby zvládla vysokovýkonnou laserovou trubici.Stroj může být vybaven vysokovýkonnou laserovou trubicí až do 1 000 W a létající optikou pro výkon se super vysokou rychlostí zrychlení a rychlostí řezání.
Specifikace
Technické specifikace laserového řezacího stroje řady JMC s ozubeným kolem a ozubením
| Pracovní plocha (Š × D): | 2500 mm × 3000 mm (98,4'' × 118'') |
| Doručení paprsku: | Létající optika |
| Výkon laseru: | 150W / 300W / 600W / 800W |
| Zdroj laseru: | CO2 RF kovová laserová trubice / CO2 DC skleněná laserová trubice |
| Mechanický systém: | Pohon servo;Poháněno ozubeným kolem a hřebenem |
| Pracovní stůl: | Pracovní stůl dopravníku |
| Rychlost řezání: | 1~1200 mm/s |
| Rychlost zrychlení: | 1~8000 mm/s2 |
Možnosti
Volitelné doplňky zjednodušují vaši výrobu a rozšiřují možnosti
Čtyři důvody
zvolit GOLDEN LASER JMC SERIES CO2 laserový řezací stroj
1. Přesné tahové podávání
Žádný napínací podavač nebude snadno deformovat variantu v procesu podávání, což má za následek obyčejný násobič korekční funkce.Napínací podavač v komplexním upevnění na obou stranách materiálu současně, s automatickým vytažením hadříku pomocí válečku, vše proces s napětím, bude to dokonalá korekce a přesnost podávání.
2. Vysokorychlostní řezání
Systém pohybu ozubnice a pastorku vybavený vysoce výkonným CO2 laserem, dosahuje řezné rychlosti až 1200 mm/s, rychlosti zrychlení 12000 mm/s2.
3. Automatický systém třídění
- Plně automatický systém třídění.Proveďte podávání, řezání a třídění materiálů najednou.
- Zvyšte kvalitu zpracování.Automatizované vykládání hotových nařezaných dílů.
- Zvýšená úroveň automatizace během procesu vykládání a třídění také urychluje vaše následné výrobní procesy.
4.Pracovní prostory lze přizpůsobit
2300 mm × 2 300 mm (90,5 palce × 90,5 palce), 2 500 mm × 3 000 mm (98,4 × 118 palců), 3 000 mm × 3 000 mm (118 × 118 palců), nebo volitelně.Největší pracovní plocha je až 3200 mm × 12 000 mm (126 × 472,4 palce)
Řezání technických textilií laserem
CO2 laserydokáže rychle a snadno řezat různé látky.Vhodné pro laserové řezání materiálů různých typů, jako jsou filtrační rohože, polyester, netkané textilie, skleněná vlákna, len, fleece a izolační materiály, kůže, bavlna a další.
Výhody laserů oproti tradičním řezným nástrojům:
Sledujte CO2 laserovou řezačku řady JMC v akci!
Technický parametr
| Typ laseru | CO2 laser |
| Výkon laseru | 150W / 300W / 600W / 800W |
| Pracovní oblast | (D) 2m~8m × (W) 1,3m~3,2m |
| (L) 78,7in~314,9in × (Š) 51,1in~125,9in | |
| Pracovní stůl | Pracovní stůl vakuového dopravníku |
| Rychlost | 0-1200 mm/s |
| Akcelerace | 8000 mm/s2 |
| Opakujte přesnost polohování | ±0,03 mm |
| Přesnost polohování | ±0,05 mm |
| Pohybový systém | Servomotor, převodovka a hřeben |
| Zdroj napájení | AC220V±5% 50/60Hz / AC380V±5% 50/60Hz |
| Podporovaný formát | AI, BMP, PLT, DXF, DST |
| Mazací systém | Automatický mazací systém |
| Možnosti | Automatický podavač, pozice červeného světla, popisovač, skenovací hlava Galvo, dvojité hlavy |
ZLATÝ LASER – VYSOKORYCHLOSTNÍ VYSOKO PŘESNÁ LASEROVÁ ŘEZAČKA ŘADY JMC
Pracovní prostory: 1600 mm × 2000 mm (63 ″ × 79 ″), 1600 mm × 3000 mm (63 ″ × 118 ″), 2300 mm × 2300 mm (90,5 ″ × 90,5 ″), 3000 mm) (118″×118″), 3500 mm×4000 mm (137,7″×157,4″) atd.
***Velikost řezacího lůžka lze přizpůsobit podle různých aplikací.***
Použitelné materiály
Polyester (PES), viskóza, bavlna, nylon, netkané a tkané textilie, syntetická vlákna, polypropylen (PP), pleteniny, plsti, polyamid (PA), skleněné vlákno (nebo skleněné vlákno, skelné vlákno, sklolaminát),Lycra, síťovina, Kevlar, aramid, polyester PET, PTFE, papír, pěna, bavlna, plast, 3D distanční tkaniny, uhlíková vlákna, tkaniny cordura, UHMWPE, plachtovina, mikrovlákno, spandex atd.
Aplikace
Průmyslové aplikace:filtry, izolace, textilní potrubí, senzory z vodivých tkanin, distanční vložky, technická textilie
Vzhled interiéru:dekorativní panely, závěsy, pohovky, kulisy, koberce
Automobilový průmysl:airbagy, sedadla, prvky interiéru
Vojenské oblečení:neprůstřelné vesty a balistické oděvní prvky
Velké objekty:padáky, stany, plachty, letecké koberce
Móda:ozdobné prvky, trička, kostýmy, plavky a sportovní obleky
Lékařské aplikace:implantáty a různé lékařské přístroje
Vzorky pro řezání textilií laserem
<Přečtěte si více o vzorcích laserového řezání a gravírování
Pro další informace prosím kontaktujte goldenlaser.Vaše odpověď na následující otázky nám pomůže doporučit nejvhodnější stroj.
1. Jaký je váš primární požadavek na zpracování?Řezání laserem nebo laserové gravírování (označování) nebo laserové děrování?
2. Jaký materiál potřebujete k laserovému zpracování?Jaká je velikost a tloušťka materiálu?
3. Jaký je váš konečný produkt?(aplikační průmysl)
