कंटूर कटसाठी कॅमेरा असलेले स्मार्ट व्हिजन लेसर कटर
मॉडेल क्र.: क्यूझेडएमजेजी -160100 एलडी
परिचय:
समोच्च कटिंगसाठी हे एक शक्तिशाली कॅमेरा लेसर मशीन आहे. एक 18 दशलक्ष पिक्सेल डीएसएलआर कॅनन कॅमेरा सुसज्ज असलेल्या, मशीन डिजिटल मुद्रित किंवा भरतकाम केलेल्या नमुन्यांचे फोटो घेऊ शकते, नमुन्यांचा समोच्च ओळखू शकते आणि नंतर लेसर हेडला कार्यान्वित करण्यासाठी कटिंग सूचना देऊ शकते.
टू-लेझर-हेड्स पर्यायामुळे हे लेसर कटर मशीन उच्च कटिंग कार्यक्षमता देखील अंमलात आणते.
क्यूझेडडीएमजेजी -160100 एलडी
अष्टपैलू व्हिजन लेसर कटिंग सिस्टम
क्यूझेडएमजेजी -160100 एलडी एक आहेसमोच्च कटिंगसाठी शक्तिशाली कॅमेरा लेसर मशीन.
एक सह18 दशलक्ष पिक्सेल डीएसएलआर कॅनन कॅमेरासुसज्ज, लेसर सिस्टम डिजिटल मुद्रित किंवा भरतकाम केलेल्या नमुन्यांचे फोटो घेऊ शकते, नमुन्यांचा समोच्च ओळखू शकते आणि नंतर लेसर हेडला कार्यवाही करण्यासाठी कटिंग सूचना देऊ शकते.
ददोन-लेझर-हेडपर्यायामुळे हे लेसर कटर मशीन देखील उच्च कटिंग कार्यक्षमतेची अंमलबजावणी करते.
वैशिष्ट्ये
लेसर प्रकार
सीओ 2 ग्लास लेसर ट्यूब
लेझर पॉवर
80 डब्ल्यू / 130 डब्ल्यू / 150 डब्ल्यू
कटिंग क्षेत्र
1600 मिमी × 1000 मिमी (63in × 39.4in)
स्कॅन क्षेत्र
1500 मिमी × 900 मिमी (59in × 35.4in)
कार्यरत टेबल
कन्व्हेयर वर्किंग टेबल
कूलिंग सिस्टम
सतत तापमान पाणी चिलर
वीजपुरवठा
एसी 220 व्ही ± 5% 50/60 हर्ट्ज
स्वरूप समर्थित
एआय, बीएमपी, पीएलटी, डीएक्सएफ, डीएसटी, इ.
एक्झॉस्ट सिस्टम
550 डब्ल्यू एक्झॉस्ट सिस्टमचे 3 संच
जागा व्यवसाय
3184 मिमी (एल) × 2850 मिमी (डब्ल्यू) × 2412 मिमी (एच) / 125in (एल) × 112in (डब्ल्यू) × 95in (एच)
व्हिजन कॅमेरा लेसर कटरची ठळक वैशिष्ट्ये
उच्च रिझोल्यूशन कॅमेरा स्थिती
- चित्रांवरील चित्रे पकडण्यासाठी
- संपूर्ण स्वरूपात कॅमेरा शूटिंग, स्प्लिंग ग्राफिक्स टाळणे
- उच्च पिक्सेल कॅमेरा पर्यायी समर्थन
पाचव्या पिढीतील व्हिजन रिकग्निशन सॉफ्टवेअर
- उच्च सुस्पष्टता धार-शोध प्रक्रिया मोड
- मल्टी-टेम्पलेट प्रोसेसिंग मोड
- ग्राफिक्स आंशिक किंवा एकूण बदल असू शकतात
स्वयंचलित लेसर कटिंग सिस्टम
- स्वयंचलित फीडरसह
- स्वयंचलित सतत प्रक्रिया
- विविध प्रक्रिया स्वरूप पर्यायी
वापरकर्ता-अनुकूल ऑपरेशन सिस्टम
- रीअल-टाइम निरीक्षण मशीनिंग पथ
- मॅन्युअली ओळखण्यास अक्षम असलेल्या उत्पादनांवर द्रुत संरेखन प्रक्रिया
- इंटरनेट तंत्रज्ञानाचा वापर केंद्रीकृत नियंत्रण केंद्र स्थापित करण्यासाठी, मानवरहित लेसर प्रोसेसिंग प्लांट साध्य करण्यासाठी
स्मार्ट व्हिजन सिस्टमचे फायदे
ग्राफिक आकार किंवा टेम्पलेटची कोणतीही मर्यादा नाही. कॅमेराद्वारे एक वेळ प्रतिमा संपादन, कोणतेही जटिल ग्राफिक्स तंतोतंत कापले जाऊ शकतात. पूर्ण स्वरूपन सामग्रीसाठी उच्च सुस्पष्टता कॅमेरा एक वेळ इमेजिंगद्वारे, ही प्रणाली थेट कंटूर आणि स्वयंचलित कट नमुने काढू शकते. किंवा मूळ डिझाइननुसार संरेखन आणि कटिंग साध्य करण्यासाठी ग्राफिकल फीचर पॉईंट्स वापरणे. हे प्रक्रियेमध्ये रिअल-टाइम सुधारणेस समर्थन देते, विविध ग्राफिक्सवर कोणतीही मर्यादा नाही. डिजिटल प्रिंटिंग, वैयक्तिकृत लेबले, भरतकाम आणि इतर पोझिशनिंग कटिंग प्रक्रियेसाठी हे सर्वोत्कृष्ट स्वयंचलित समाधान आहे.
कॅमेरा
• कॅनन 18-मेगापिक्सल हाय-रिझोल्यूशन एसएलआर कॅमेरा
पर्यायासाठी 24 दशलक्ष पिक्सेल कॅमेरा
Recution ओळख स्वरूप 1500 × 900 मिमी पर्यंत पोहोचू शकते. सीसीडी सिस्टमच्या तुलनेत, ग्राफिक्सला स्प्लिकेशन करण्याची आवश्यकता नाही आणि ओळख अचूकता जास्त आहे.

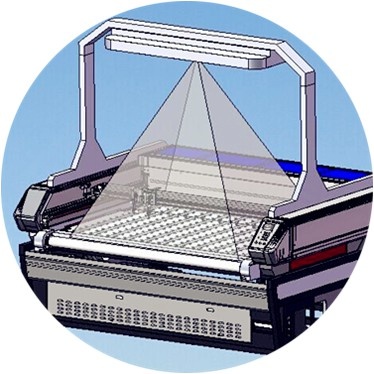

La लेसर मशीनच्या शीर्षस्थानी कॅमेरा स्थापित केला आहे. सीसीडी कॅमेर्‍याच्या तुलनेत, ओळख स्वरूप मोठे आहे आणि लेसर हेड प्रोसेसिंग कार्यक्षमता जास्त आहे.
सॉफ्टवेअर
• हे नमुना आणि किनार-अनुसरण कटिंगची रूपरेषा थेट पकडू शकते
Fifth पाचव्या पिढीतील सीसीडी व्हिजन टेम्पलेट कटिंग फंक्शनशी सुसंगत
The ऑब्जेक्टची रूपरेषा जुळल्यानंतर त्याच्या संबंधित प्रतिमेच्या वर प्रदर्शित होऊ शकते, जी अचूकतेचा थेट न्याय करण्यासाठी सोयीस्कर आहे
• सतत ओळखणे, आहार देणे आणि कट करणे
Working उच्च कार्यरत कार्यक्षमता: सर्व भिन्न नमुने फक्त एक वेळ पकडण्यात.
एकाधिक ओळख मोड

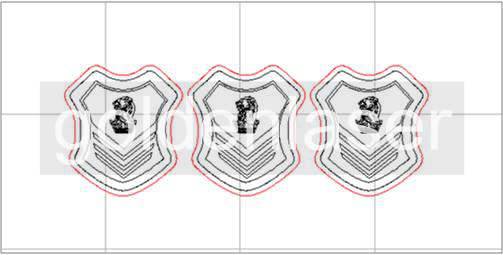

बाह्यरेखा पकड आणि ओळख मोड
स्पष्ट बाह्यरेखा डिझाइनसाठी योग्य
कार्यरत प्रक्रिया: (वरील आकृतीमध्ये दर्शविल्याप्रमाणे)
1 、 कॅमेरा नमुना डिझाइन शूटिंग
2 、 ओळख सॉफ्टवेअर प्रक्रिया करण्यासाठी ग्राफिक्सची रूपरेषा काढते (वरील आकृतीमधील लाल ओळ)
3 red लाल बाह्यरेखा बाजूने लेसर हेड कट करते
फायदा:
जेव्हा सामग्री विकृत किंवा ताणली जाते तेव्हा आकृतीचा समोच्च नेहमीच ओळखला जातो

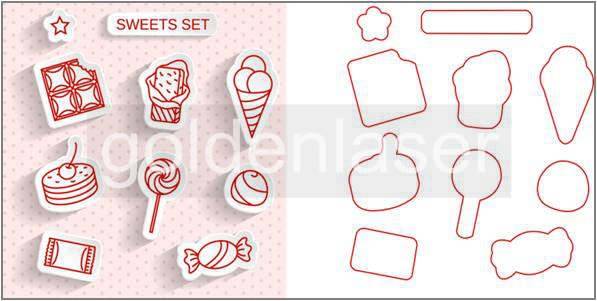

मल्टी-टेम्पलेट ओळखणे मोड
गुंतागुंतीच्या नमुन्यांसाठी किंवा अस्पष्ट बाह्यरेखा योग्य
कार्यरत प्रक्रिया: (वरील आकृतीमध्ये दर्शविल्याप्रमाणे)
1 、 संपूर्ण क्षेत्राच्या डिझाइनचा फोटो घ्या
2 、 इनपुट रेखांकने (वरील आकृतीमध्ये दर्शविल्याप्रमाणे)
3 、 टेम्पलेटनुसार लेसर हेड कटिंग
फायदे:
कोणत्याही डिझाइनसाठी सूट
अर्ज

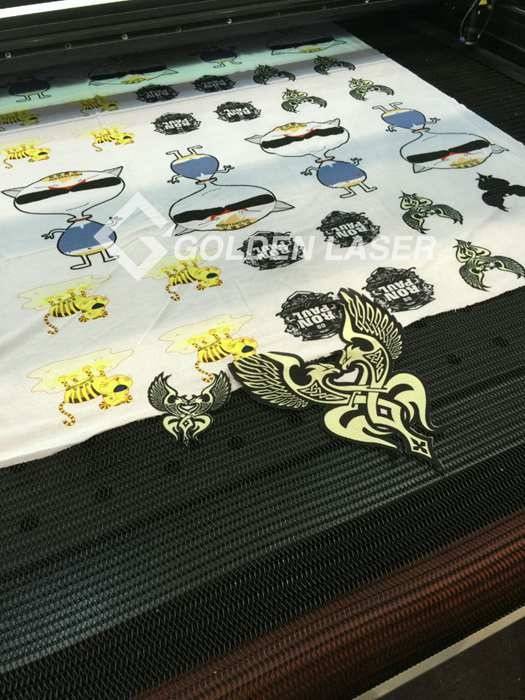

हेव्हिजन कॅमेरा लेसर कटरडिजिटल मुद्रित फॅब्रिक्स, लेबले, वस्त्र आणि शूज अ‍ॅक्सेसरीज उद्योगासाठी सर्वोत्तम तंदुरुस्त आहे, विशेषत: लहान आणि मध्यम बॅच उत्पादन आणि सानुकूलित प्रक्रियेसाठी योग्य. लेसर कटिंग सोल्यूशन डिजिटल, बुद्धिमान आणि स्वयंचलित कार्यक्षम उत्पादनाची जाणीव करू शकते.
डाई-सब्जेक्टेड स्पोर्ट्सवेअर
वार्प फ्लाय विणकाम व्हँप
डिजिटल मुद्रित ग्राफिक कला
पोहण्याचे कपडे
मुद्रित कार्टून प्रतिमा
झेंडे
मोठी लेबले
लेसर कटिंग सिस्टम कसे कार्य करते ते पहा
आम्ही आपल्या विशिष्ट आवश्यकता पूर्ण करणार्‍या केवळ सर्वोत्कृष्ट लेसर मशीन ऑफर करतो, परंतु त्यासाठी फक्त आपला शब्द घेऊ नका. आपण कृतीत मशीन पहावे अशी आमची इच्छा आहे! या मशीनची ही छोटी वैशिष्ट्य क्लिप पहा.
आपल्या गरजेसाठी हे परिपूर्ण मशीन असू शकते असे आपल्याला वाटत असल्यास, आमचा कार्यसंघ आपल्यासाठी वास्तविक डेमो शेड्यूल करण्यात अधिक आनंदित होईल.
स्मार्ट व्हिजन लेसर कटरचे तांत्रिक मापदंड
| लेसर प्रकार | सीलबंद सीओ 2 ग्लास लेसर ट्यूब | |
| लेझर पॉवर | 130 डब्ल्यू / 150 डब्ल्यू (पर्यायी) | |
| कार्यरत क्षेत्र | 1.6 मी × 1 मी | 1.8 मी × 1 मी |
| स्कॅन क्षेत्र | 1.5 मी × 0.9 मी | 1.7 मी × 0.9 मी |
| कॅमेरा पिक्सेल | 18 दशलक्ष पिक्सेल / 24 दशलक्ष पिक्सेल (पर्यायी) | |
| कार्यरत टेबल | कन्व्हेयर वर्किंग टेबल | |
| प्रक्रिया अचूकता | ± 0.1 मिमी | |
| मूव्हिंग सिस्टम | पाऊल मोटर / सर्वो मोटर (पर्यायी) | |
| कूलिंग सिस्टम | सतत तापमान पाणी चिलर | |
| एक्झॉस्ट सिस्टम | एक्झॉस्ट ब्लोअर 550 डब्ल्यू / 1.1 केडब्ल्यू (पर्यायी) | |
| वीजपुरवठा | एसी 220 व्ही ± 5% 50/60 हर्ट्ज | |
| सॉफ्टवेअर | गोल्डनलेझर स्मार्ट व्हिजन कटिंग सिस्टम | |
| ग्राफिक्स स्वरूप | पीएलटी, डीएक्सएफ, एआय, बीएमपी, डीएसटी, इ. | |
| परिमाण | 2.48 × 2.08 × 2.5 (मी) | 2.65 × 2.12 × 2.5 (मी) |
| निव्वळ वजन | 730 किलो | 800 किलो |
गोल्डनलेझरची व्हिजन लेसर कटिंग सिस्टमची संपूर्ण श्रेणी
Ⅰ स्मार्ट व्हिजन (ड्युअल हेड) लेसर कटिंग मालिका
| मॉडेल क्रमांक | कार्यरत क्षेत्र |
| क्यूझेडडीएमजेजी -160100 एलडी | 1600 मिमी × 1000 मिमी (63 ”× 39.3”) |
| क्यूझेडडीएमजेजी -180100 एलडी | 1800 मिमी × 1000 मिमी (70.8 ”× 39.3”) |
| क्यूझेडएक्सबीजेजीएचवाय -160120 एलडीआय | 1600 मिमी × 1200 मिमी (63 ”× 47.2”) |
On ऑन-फ्लाय कटिंग मालिका हाय स्पीड स्कॅन
| मॉडेल क्रमांक | कार्यरत क्षेत्र |
| सीजेजीव्ही -160130 एलडी | 1600 मिमी × 1300 मिमी (63 ”× 51”) |
| सीजेजीव्ही -190130 एलडी | 1900 मिमी × 1300 मिमी (74.8 ”× 51”) |
| सीजेजीव्ही -160200 एलडी | 1600 मिमी × 2000 मिमी (63 ”× 78.7”) |
| सीजेजीव्ही -210200 एलडी | 2100 मिमी × 2000 मिमी (82.6 ”× 78.7”) |
Registration नोंदणी चिन्हांद्वारे उच्च सुस्पष्टता कटिंग
| मॉडेल क्रमांक | कार्यरत क्षेत्र |
| एमझेडडीजेजी -160100 एलडी | 1600 मिमी × 1000 मिमी (63 ”× 39.3”) |
Ⅳ अल्ट्रा-लार्ज फॉरमॅट लेसर कटिंग मालिका
| मॉडेल क्रमांक | कार्यरत क्षेत्र |
| Zdjmcjg-320400ld | 3200 मिमी × 4000 मिमी (126 ”× 157.4”) |
CC सीसीडी कॅमेरा लेसर कटिंग मालिका
| मॉडेल क्रमांक | कार्यरत क्षेत्र |
| झेडडीजेजी -9050 | 900 मिमी × 500 मिमी (35.4 ”× 19.6”) |
| Zdjg-3020ld | 300 मिमी × 200 मिमी (11.8 ”× 7.8”) |
स्मार्ट व्हिजन लेसर सिस्टम खालील उद्योगांवर लागू केली जाऊ शकते
.स्विमवेअर, सायकलिंग परिधान, स्पोर्ट्सवेअर, टी शर्ट, पोलो शर्ट
.वार्प फ्लाय विणकाम व्हँप
.जाहिरात झेंडे, बॅनर
.मुद्रित लेबल, मुद्रित क्रमांक आणि लोगो
.कपड्यांचे भरतकाम लेबल, li प्लिक
लेबल, मुद्रित फॅब्रिक्स आणि गारमेंट अ‍ॅक्सेसरीज उद्योगासाठी लेसर सोल्यूशन, विशेषत: लहान आणि मध्यम-खंड उत्पादन आणि उत्पादकांच्या सानुकूलनासाठी डिजिटल इंटेलिजेंट ऑटोमेशन कार्यक्षम उत्पादन प्राप्त करते.
अधिक माहितीसाठी कृपया गोल्डनलेझरशी संपर्क साधा. खालील प्रश्नांचा आपला प्रतिसाद आम्हाला सर्वात योग्य मशीनची शिफारस करण्यात मदत करेल.
1. आपल्या मुख्य प्रक्रियेची आवश्यकता काय आहे? लेसर कटिंग किंवा लेसर खोदकाम (चिन्हांकित) किंवा लेसर छिद्र?
2. आपल्याला लेसर प्रक्रियेसाठी कोणती सामग्री आवश्यक आहे?
3. सामग्रीचा आकार आणि जाडी काय आहे?
4. लेसरवर प्रक्रिया केल्यानंतर, कशासाठी वापरली जाईल? (अनुप्रयोग) / आपले अंतिम उत्पादन काय आहे?
5. आपले कंपनीचे नाव, वेबसाइट, ईमेल, दूरध्वनी (व्हाट्सएप…)?
