Высокоскоростной промышленный станок для лазерной резки текстильной ткани

Номер модели: Серия JMCCJG/JYCCJG

Введение:

  • Эта серия планшетных лазерных станков для резки CO2 предназначена для автоматической и непрерывной резки широких рулонов текстиля и мягких материалов.
  • Лазерный резак с приводом от зубчатой ​​передачи и рейкой с серводвигателем обеспечивает высочайшую скорость резки и ускорение.
  • Пакет программного обеспечения и дополнительные опции, поставляемые с системой лазерной резки, обеспечивают цифровую и интеллектуальную обработку.

Станок для лазерной резки ткани

Высокопроизводительный зубчатый и реечный приводCO2планшетная система лазерной резки тканей и текстиляобработка, разработанная Goldenlaser, отличается высокой скоростью, высокой точностью и высокой степенью автоматизации.

Планшетный лазерный станок для резки ткани CO2 предназначен для автоматической и непрерывной резки широких рулонов текстиля и мягких материалов. Которую велшестерня и стойкассерводвигательконтроль, станок для лазерной резки обеспечивает высокую точность и качество резки при максимальной скорости и ускорении резки.Станок лазерной резки доступен с мощностью лазера от 150 до 800 Вт.стол для резки большого форматаможет быть применен к большинству типичных рулонов ткани.

С опциейавтоподатчикРулонные материалы подаются непосредственно на режущий стол и непрерывно режутся.Машина свакуумное всасываниеподконвейеррабочий стол, обеспечивающий ровное расположение материалов на столе.Другойсистемы технического зренияможет быть оснащен этим лазерным станком для разнообразных применений, таких как резка текстиля с сублимационной печатью.Для нанесения отметок для шитья или других целей доступна опция маркера или струйной печатающей головки.

Характеристики машины

Особенности высокопроизводительного планшетного станка для лазерной резки CO2

Этотстанок для лазерной резкидоставляетбыстрая и чрезвычайно точная обработкаблагодаря высококачественным компонентам.Очень надежен и не требует обслуживания.

Высокоточная зубчатая передача и система привода рейки.С мощной трубкой CO2-лазера, скорость резки до 1200 мм/с, ускорение до 8000 мм/с.2и может поддерживать долгосрочную стабильность.

Японский серводвигатель Yaskawa.

- Обеспечить максимальную точность, надежность и производительность.

Этотлазерная машинапоставляется сконвейерная система.Машина подает материал автоматически в непрерывном цикле синхронно с конвейерной станиной, полностью исключая время простоя и обеспечивая максимально возможную производительность.

В дополнениевакуумный конвейеррабочий стол имеет функциюадсорбция при отрицательном давлениидля обеспечения ровности ткани при лазерной резке.

 Автоматическая кормушкаскоррекция отклоненияфункция (опция) для обеспечения точной подачи.

 Уникальный ручной и автоматический интерактивныйпрограммное обеспечение для раскрояФункция может максимально улучшить использование ткани.

 Вместе сСистема вытяжки, лазерная головка и выхлопная система синхронизируются;хороший эффект выхлопа, чтобы гарантировать, что доза пыли не загрязняет материалы.

 Возможно завершениеполноформатная резка сверхдлинного макетас единственной длиной макета, превышающей формат обрезки.

 система лазерной резки is модульныйв дизайне согласно требованиям обработки клиентов.

Краткие характеристики

Серия JMCCJG
Серия JYCCJG
Серия JMCCJG
Тип лазера CO2 RF металлический лазер
Мощность лазера 150 Вт 300 Вт 600 Вт 800 Вт
Рабочая область 2000–8000 мм (Д) × 1300–3200 мм (Ш)
Рабочий стол Рабочий стол вакуумного конвейера
Система движения Реечная передача, сервопривод
Скорость резки 0~1200 мм/с
Ускорение 8000 мм/с2
Серия JYCCJG
Тип лазера Стеклянный лазер CO2 постоянного тока
Мощность лазера 150 Вт 300 Вт
Рабочая область 2000–8000 мм (Д) × 1300–3200 мм (Ш)
Рабочий стол Рабочий стол вакуумного конвейера
Система движения Реечная передача, сервопривод
Скорость резки 0~600 мм/с
Ускорение 6000 мм/с2

Рабочий процесс обработки лазерной резки

Как работает станок для лазерной резки Co2 для обработки текстиля?

Особенности планшетного лазерного резака CO2

Дополнительные опции упрощают процесс обработки и расширяют возможности.
защитное покрытие

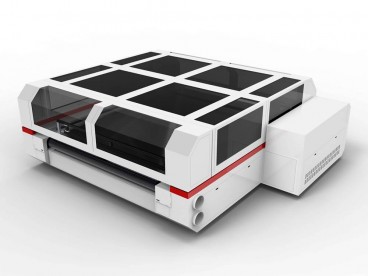

Защитная крышка безопасности

Повышение безопасности обработки и уменьшение количества дыма и пыли, которые могут образовываться во время обработки.

Он доступен сПолный закрытыйвариант обеспечения безопасности лазерного изделия класса 1.

автоподатчик

Автокормушка

Это устройство подачи, работающее синхронно с лазерным резаком.устройство подачи перенесет рулонные материалы на стол для резки после того, как вы поместите рулоны в устройство подачи.Вы можете установить различные скорости подачи в зависимости от скорости основной машины.Устройство подачи оснащено датчиком, обеспечивающим точное позиционирование материала.Питатель может быть оснащен валами разного диаметра для разных рулонов.Для тканей разного натяжения и толщины будут использоваться разные пневматические ролики... Это устройство поможет вам реализовать полностью автоматизированный процесс резки.

вакуумное всасывание

Вакуумное всасывание

Вакуумный стол находится под столом для резки, на поверхности стола имеется ряд отверстий, которые вытягивают материал на поверхность.Вакуумный стол обеспечивает полный доступ к поверхности, ничто не мешает лазерному лучу во время резки.Объединение мощных вытяжных вентиляторов также помогает предотвратить образование дыма и пыли при резке.

система технического зрения

Система обзора

Система технического зрения является важной опцией, если вы хотите вырезать контуры.Независимо от того, печатаете ли вы контур или контур вышивки, вам понадобится это устройство для считывания контура или специальные данные для позиционирования и резки.Контурное сканирование и сканирование меток подходят для различных приложений.Мы предлагаем различные варианты видения для разных применений.

пометить ручку

Маркировочные модули

1. Отметьте ручку

Большинство деталей для лазерной резки, особенно текстиля, необходимо сшивать после резки.Вы можете использовать ручку для разметки, чтобы сделать отметки на отрезке, чтобы облегчить работникам шитье.Вы также можете использовать ручку для отметок, чтобы сделать на режущей детали специальные отметки, такие как серийный номер продукта, размер продукта, дата производства продукта и т. д. Вы можете выбрать ручки для отметок разного цвета в зависимости от под цвет ваших материалов.

2. Струйная печать.

По сравнению с «маркером» технология струйной печати представляет собой бесконтактный процесс, поэтому ее можно использовать для гораздо большего количества различных типов материалов.Существуют разные чернила для таких опций, как летучие и энергонезависимые чернила, поэтому вы можете использовать их в разных отраслях.

Красная точка

Красная точка указатель

- Система отслеживания лазерного луча

Указатель с красной точкой помогает проверить, где лазерный луч попадет на ваш материал, отслеживая симуляцию вашего дизайна без активации лазера.А также ваша отправная точка.

двойная головка

Двойная головка

Базовые две лазерные головки
Две лазерные головки установлены на одном портале, что позволяет одновременно резать два одинаковых рисунка.

Независимые двойные головки
Независимые двойные головки могут одновременно резать разные конструкции.Это максимально повышает эффективность резки и гибкость производства.

гальво-портальная головка

ГАЛВО Руководитель

Гальволазер использует высокоскоростные зеркала с электроприводом для направления лазерного луча через линзу.В зависимости от положения в поле лазерной маркировки луч воздействует на материал под большим или меньшим углом наклона.Размер поля маркировки определяется углом отклонения и фокусным расстоянием оптики.Поскольку здесь нет подвижных частей (за исключением зеркал), лазерный луч может проходить по заготовке на чрезвычайно высоких скоростях с высокой точностью и надежностью, что делает их идеальными, когда требуется короткое время цикла и высококачественная маркировка.

автоматическая сортировка

Автоматическая система сортировки

Повышенный уровень автоматизации процесса разгрузки и сортировки также ускоряет последующие производственные процессы.

Преимущества резки текстиля с помощью лазерных систем Goldenlaser

Чистые режущие кромки – разрезы без ворса

Чистые края – разрезы без ворса

Лазерная автоматика герметизирует режущие кромки и, таким образом, предотвращает истирание.По сравнению с механической резкой, лазерная резка экономит множество рабочих операций при дальнейшей обработке.

непрерывная лазерная резка ткани из рулона

Непрерывная резка из рулона

Лазерная резка текстиля и тканей прямо из рулона благодаря конвейерной системе и автоматическому питателю.Возможность обработки сверхдлинных форматов.

рисунки на деликатных тканях

Лазерная резка очень мелких деталей

Лазер идеально подходит для резки совершенно невероятно сложных внутренних форм и конструкций, даже вырезания очень маленьких отверстий (лазерная перфорация).

Бесконтактная лазерная обработка – отсутствие искажений ткани

Отсутствие износа инструмента – стабильно высокое качество резки.

Высокая точность и повторяемость точности

Простое производство с помощью программы проектирования ПК.

Высокая гибкость в выборе размеров и форм резки — без подготовки или замены инструмента.

Goldenlaser обладает мощными возможностями настройки.

Лазерный станок, который мы производим, специально сконфигурирован для удовлетворения ваших требований благодаря модульной конструкции.Мы можем настроить оборудование точно в соответствии с потребностями вашего применения.

Технические параметры станка лазерной резки

Модели

СЕРИЯ JMCCJG

СЕРИЯ JYCCJG

Тип лазера

CO2 RF металлический лазер

Стеклянный лазер CO2 постоянного тока

Мощность лазера

150 Вт 300 Вт 600 Вт 800 Вт

150 Вт 300 Вт

Рабочая область

2000–8000 мм (Д) × 1300–3200 мм (Ш)

Рабочий стол

Рабочий стол вакуумного конвейера

Система движения

Реечная передача, сервопривод

Скорость резки

0~1200 мм/с

0~600 мм/с

Ускорение

8000 мм/с2

6000 мм/с2

Система смазки

Автоматическая система смазки

Система удаления дыма

Специализированный соединительный патрубок с центробежными нагнетателями N

Источник питания

380 В переменного тока ± 5 %, 50/60 Гц, 3 фазы / 220 В переменного тока ± 5 %, 50/60 Гц

Поддерживаемый графический формат

PLT, DXF, AI, DST, BMP

 Размер стола, мощность лазера и конфигурации могут быть настроены в соответствии с требованиями.

GOLDENLASER – ВЫСОКОСКОРОСТНОЙ ВЫСОКОТОЧНЫЙ СО2-ЛАЗЕРНЫЙ РЕЗАК

Рабочие зоны: 1600 мм × 2000 мм (63 ″ × 79 ″), 1600 мм × 3000 мм (63 ″ × 118 ″), 2300 мм × 2300 мм (90,5 ″ × 90,5 ″), 2500 мм × 3000 мм (98,4 ″ x 118 ″), 3000mm × 3000mm ммм ммм мм. (118″×118″), 3500×4000 мм (137,7″×157,4″) и т. д.

Рабочие зоны

***Размеры кроватей могут быть изменены в зависимости от применения.***

Применимые материалы

Полиэстер, нейлон, нетканые и тканые материалы, синтетические волокна, полиэстер, полипропилен (ПП), полиамид (ПА), стекловолокно (или стекловолокно, стекловолокно, стекловолокно), кевлар, арамид, лайкра, полиэстер ПЭТ, ПТФЭ, бумага, пенопласт. , хлопок, пластик, вискоза, фетр, трикотажные ткани, 3D-спейсеры, углеродные волокна, ткани кордура, СВМПЭ, парусная ткань, микрофибра, спандекс и т. д.

Приложения

1. Текстиль одежды:ткани и технический текстиль для швейного производства.

2. Домашний текстиль:ковры, матрасы, диваны, кресла, шторы, материалы для подушек, подушки, напольные и настенные покрытия, текстильные обои и т. д.

3. Промышленный текстиль:фильтрация, воздухораспределительные каналы и т. д.

4. Текстиль, используемый в автомобильной и аэрокосмической промышленности:авиационные ковры, коврики для кошек, чехлы на сиденья, ремни безопасности, подушки безопасности и т. д.

5. Уличный и спортивный текстиль:спортивный инвентарь, летный и парусный спорт, брезентовые чехлы, шатры, парашюты, парапланеризм, кайтсерфинг и т. д.

6. Защитный текстиль:изоляционные материалы, бронежилеты и т. д.

Образцы лазерной резки текстиля

лазерная резка ткани-образец лазерная резка ткани-образец лазерная резка текстиля

<Узнайте больше о лазерной резке и гравировке текстиля.

Пожалуйста, свяжитесь с Golden Laser для получения дополнительной информации.Ваш ответ на следующие вопросы поможет нам порекомендовать наиболее подходящую машину.

1. Каковы ваши основные требования к обработке?Лазерная резка или лазерная гравировка (лазерная маркировка) или лазерная перфорация?

2. Какой материал вам нужен для лазерной обработки?Какой размер и толщина материала?

3. Какой у вас конечный продукт(индустрия приложений)?
